화학 / 화장품 설비
안전! 안전! 안전!
위험물질를 취급하기 때문에 항상 안전에 중점으로…
사용제품, 사용압력, 사용온도 조건등을 고려하여 강도계산을 통하여 안전한지를 재질, 두께, 접액부 표면처리등 결정하며, 압력용기 관련한 국가공인기관 검사필 합니다.

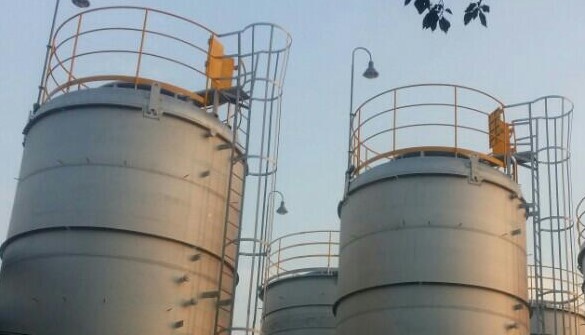

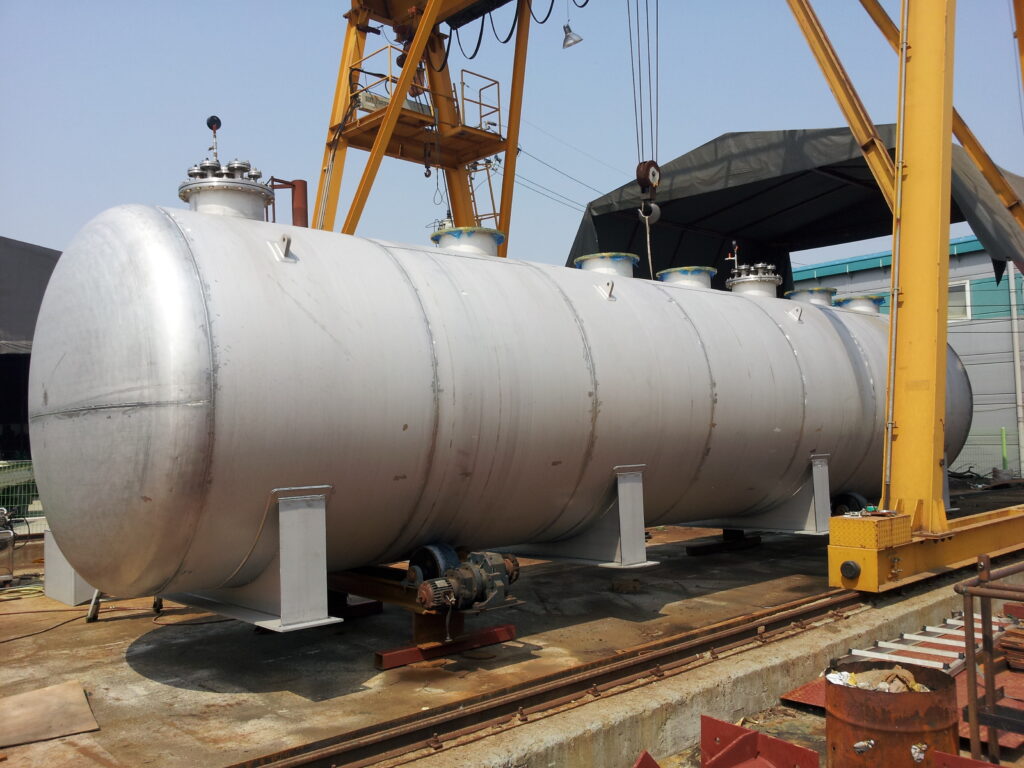

압력용기 (Pressure Vessel)
압력용기란 일정하게 압력을 받는 용기로서 보일러도 포함되며, 반응기, 열교환기, 탑조류등 고온, 고압을 견딜 수 있어야함.
기능에 의한 분류
1.가열 목적 – 열교환기, 온수가열기, 중자기, 살균기등
2.반응 목적 – 반응기, 반응탑등
3.성분분리 목적 – 증발기, 증류탑, 추출기등

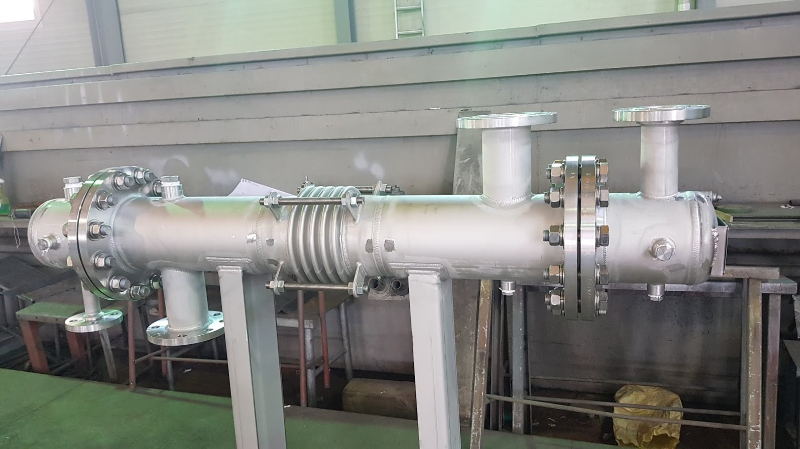

다관원통형 열교환기 (shell & Tube Heat Exchanger)
2개 이상의 유체 사이에서 서로다른 열를 교환하는 장치.
크기에 비하여 열전달 성능이 다소 낮지만, 고온과 고압이 사용되는 환경에서 가장 많이 사용하고, 특히 대량의 유체를 취급할 수 있는 장점이 있다.
다관원통형 열교환기의 종류/구조/설계/제작/설치/운전/보수에 이르기까지 거의 모든범위에 걸쳐 TEMA (Tubular Exchanger Manufacture Association) 표준에 자세히 설명되어 있으며 플랜트용 열교환기의 표준으로 이용되고 있다.

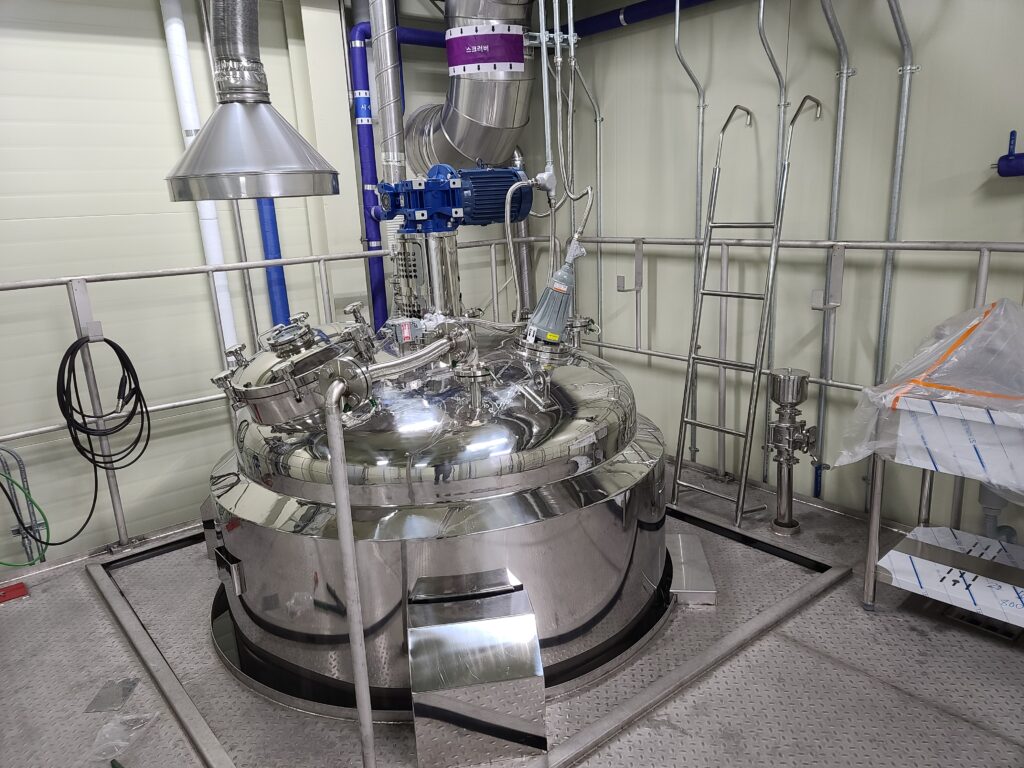

반응기 (Reactor)
- Batch Reactor – 배치형식으로 반응이 진행되는 동안 채우거나 비우지 않고 반응완료후 배출하는 방법으로 장시간 가동시 높은 전환율를 얻을 수 있으며 각각 다른 제품을 생산할 수 있어 운전유용성이 좋다.
- Continuous Stirred Tank Reactor – 탱크에 반응물과 생성물이 들어왔다 나갔다 하면서 연속으로 흐면서 연속 운전이 가능하며 온도조절이 용이하고 낮은 비용과 청소가 쉽다.

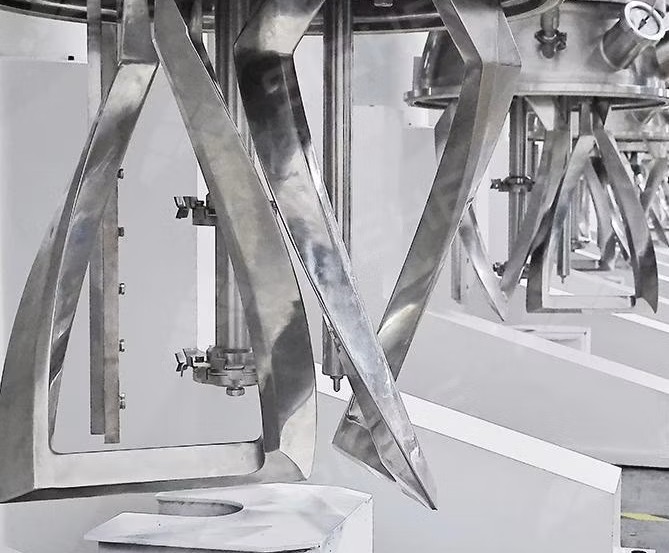

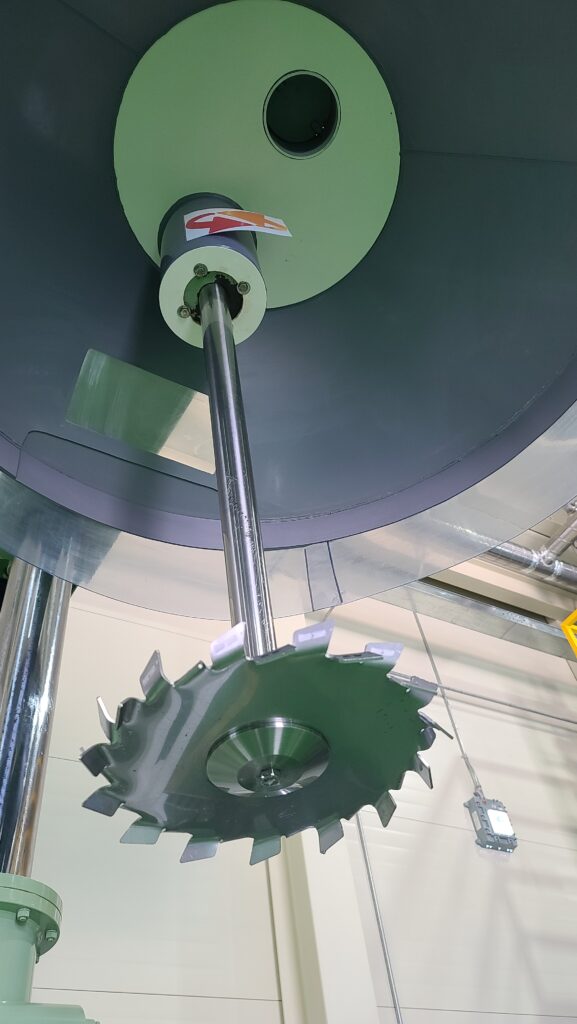

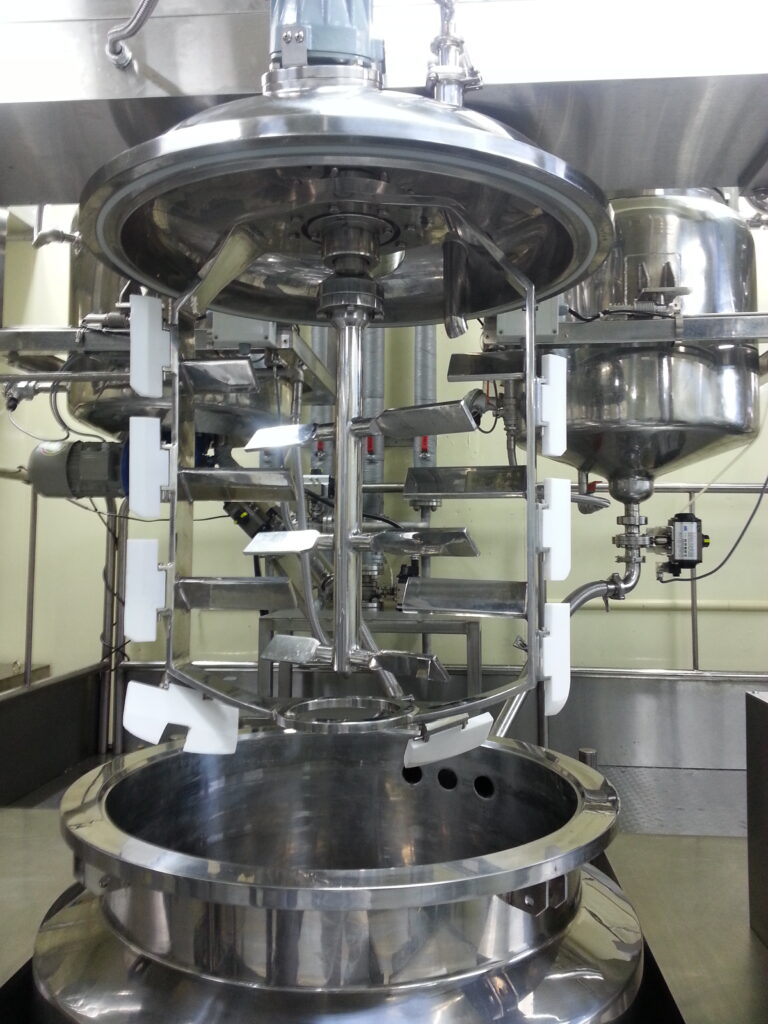

아지믹서 (Agi Mixer)
저속으로 교반하는 고점도 혼합기로 안쪽과 바깥쪽이 서로 반대방향으로 회전하며, 특히 바깥쪽은 스크레이퍼가 장착되어 벽면에 있는 제품을 긇어낼 수 있어 자켓부의 고열의한 탄화현상을 막을수 있다.
